方向控制閥用在液壓系統中控制液流的方向,是液壓系統中占數量比重較大的控制元件，它包括單向閥和換向閥，單向閥有普通單向閥和液控單向兩種。本文興迪源機械帶來普通單向閥的結構特點、工作原理、技術性能及應用。
一、普通單向閥的結構特點及工作原理：
普通單向閥是只允許液流一個方向流動,反向則被截止的方向閥。要求正向液流通過時壓力損失小,反向截止時密封性能好。結構及工作原理、職能符號如圖3-24所示。

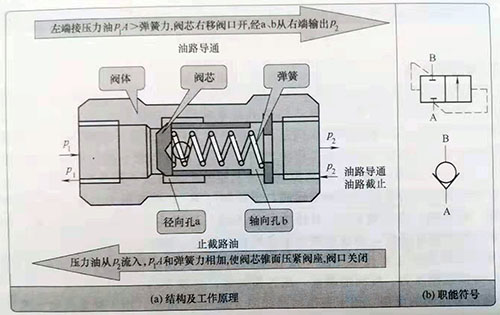

圖3-24 普通單向閥
二、單向閥的主要技術性能：
對單向閥的基本要求是:正向流動時阻力損失小、反向截止時密封性好,動作靈敏,工作時不應有振動與噪聲,其主要性能為正向最小開啟壓力、正向流動壓力損失、反向泄漏量,其技術性能與指標見表3-23。

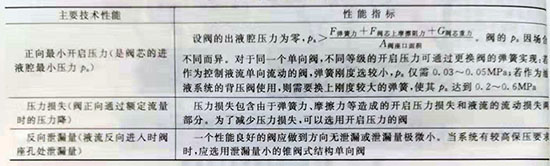

表3-23單向閥主要技術性能
三、單向閥的應用：
a.常被安裝在泵的出口,一方面防止壓力沖擊影響泵的正常工作,另一方面防止泵不工作時系統油液倒流經泵回油箱,如圖3-25(a)所示；
b.被用來分隔油路以防止高低壓干擾,如圖3-25(b)所示；
c.與其他的閥組成單向節流閥、單向減壓閥、單向順序閥等,使油液一個方向流經單向閥,另一個方向流經節流閥,如圖3-25(c)所示；
d.安裝在執行元件的回油路上,使回油具有一定背壓,作背壓閥的單向閥應更換剛度較大的彈簧,其正向開啟壓力為0.3~0.5MPa,如圖3-25(d)所示。

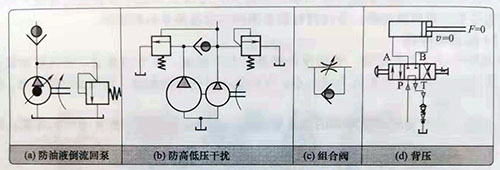

圖3-25普通單向閥應用
【興迪源機械液壓技術優勢】
興迪源機械嚴格按照ISO國際標準質量管理體系和5S管理標準進行質量監控和內部管理。建立有 “河南省流體壓力成形智能裝備工程技術研究中心”，核心團隊由數10名博士、碩士和各高等院校金屬成形專家教授組成，專注于液壓成形核心技術和產品工藝研發。
興迪源機械與中國科學院金屬研究所、南京航空航天大學等院校開展長期的產、學、研合作，并共同設立了“液壓成形技術產業化示范基地”，時刻跟蹤國內外領先技術，不斷提升“興迪源”液壓設備品牌價值。
