液壓制動回路制動回路的功能是使液壓執行元件平穩地由運動狀態轉換為靜止狀態。本文帶來液壓制動回路簡介及典型液壓制動回路的符號原理圖。
一、液壓制動回路簡介：
制動回路制動回路的功能是使液壓執行元件平穩地由運動狀態轉換為靜止狀態。制動回路要求制動快,沖擊小,制動過程中油路出現的異常高壓和負壓能自動有效地被控制。
圖4-30系統仿真工作原理及步驟位移圖
二、典型液壓制動回路的符號原理圖：
1）用溢流閥的液壓缸制動回路

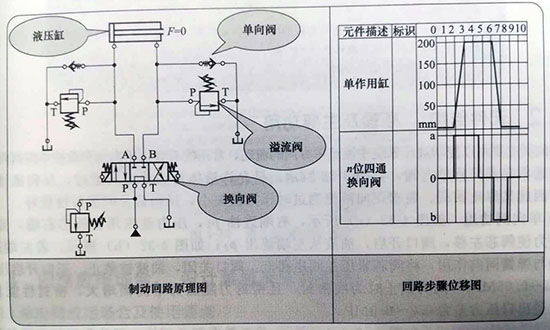

便用溢流閥的液壓缸制動回路圖仿真原理及步驟位移圖如圖4-30所示?；芈酚呻p作用液壓缸、單向閥、溢流閥、三位四通換向閥、油箱和管路組成。
2）采用溢流閥的液壓馬達制動回路
如圖4-31所示，在馬達的回油路上串聯一溢流閥6.回路由變量泵、溢流閥、背壓閥、換向閥、雙向定量馬達、油管等組成。

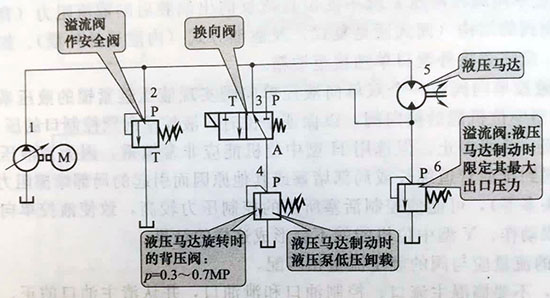

圖4-31液壓馬達制動回路
3）重點說明
1.換向閥電磁線圈得電，左位接通：
液壓泵一液壓馬達旋轉一背壓閥4一回油箱。
2.換向閥電磁線圈失電，切斷液壓馬達回油，液壓馬達制動：
1、由于慣性負載作用，液壓馬達將繼續旋轉為液壓泵工況，閥6限定最大出口壓力；
2、液壓馬達出口壓力超過閥6調定壓力時，6打開溢流，緩和管路中的液壓沖擊。
3、閥4的作用，在液壓馬達制動時，液壓泵在4的調定壓力下低壓卸載；液壓馬達制動時實現補油，不吸空。
4、溢流閥為系統安全閥。
