本文興迪源機械帶來液壓泄壓回路的應用場合、設計禁忌及注意事項。
一、用節流閥的泄壓回路，如圖6-48所示，液壓缸上腔(高壓腔)的油液在液壓泵卸載時經節流閥、單向閥及換向閥泄壓，泄壓快慢由節流閥調節。泄壓截止時，壓力繼電器發出信號，換向閥切換。該回(液壓缸路適用于沒有保壓階段的壓力機系統。
一、用節流閥的泄壓回路，如圖6-48所示，液壓缸上腔(高壓腔)的油液在液壓泵卸載時經節流閥、單向閥及換向閥泄壓，泄壓快慢由節流閥調節。泄壓截止時，壓力繼電器發出信號，換向閥切換。該回(液壓缸路適用于沒有保壓階段的壓力機系統。
二、禁忌泄壓回路設計不當導致“炮鳴”現象。如圖6-49(a)所示大型液壓機系統，主缸回程時，產生強烈的沖擊和巨大“炮鳴”聲響，造成機器和管路振動，影響液壓機正常工作。要解決上述問題，就要使主缸上腔有控制地泄壓，使其上腔壓力降至較低時再轉入回程，見圖6-49(b)、(c)。

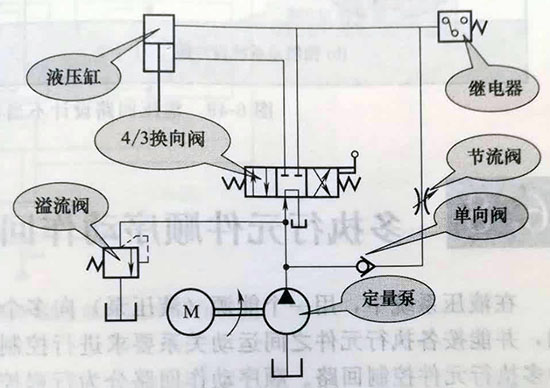

圖6-48節流閥泄壓回路

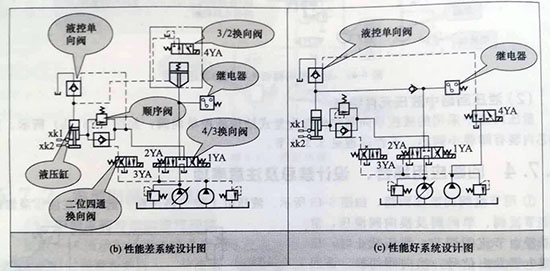

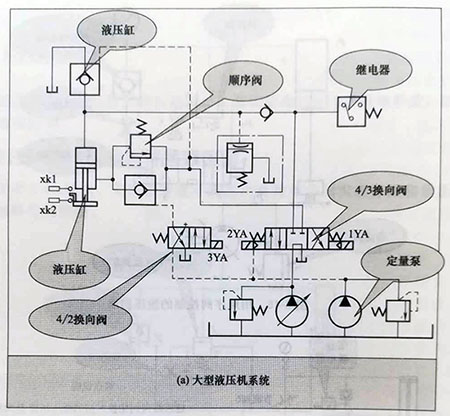

圖6-49泄壓回路設計不當導致“炮鳴”現象
