本文興迪源機械帶來單作用液壓缸及3/2換向閥直接控制單作用液壓缸的工作原理。
一、彈簧復位單作用液壓缸的工作原理：

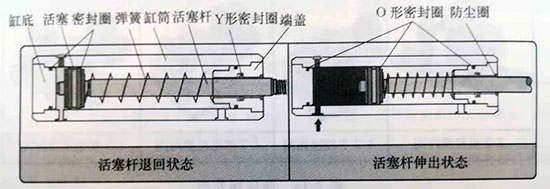

如圖4-18所示為彈簧復位單作用缸原理圖。在單作用液壓缸中,工作油液僅流入無桿腔。進入無桿腔的工作油液可在活塞表面建立壓力,從而使液壓缸活塞桿伸出。在復位彈簧、活塞桿重量或外力作用下,液壓缸活塞桿回縮。
圖4-18單作用液壓缸的原理圖
二、3/2換向閥直接控制單作用液壓缸的工作原理：

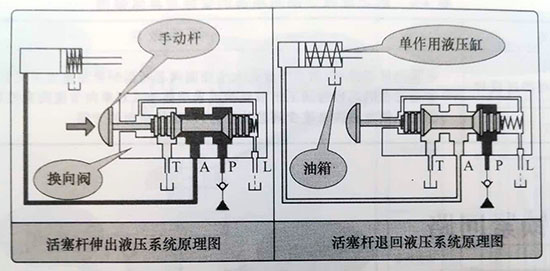

如圖4-19所示為采用手動操作的3/2換向閥直接控制單作用液壓缸的工作原理,這里二位三通換向閥以剖視圖表示。當驅動二位三通換向閥動作時,液壓缸活塞桿伸出,此時單向閥用于保護液壓泵。
圖4-19換向回路工作原理圖
